ねじ径の呼び方や配管径について

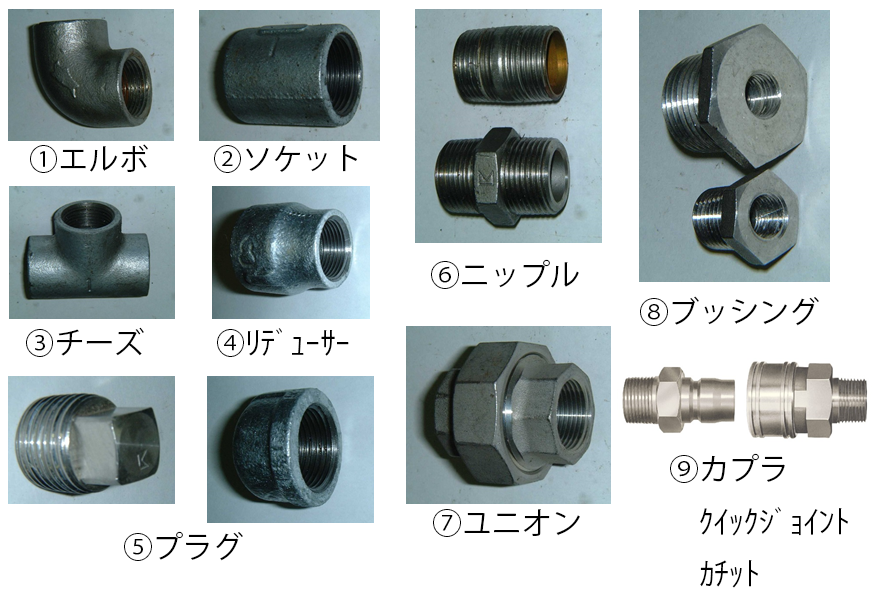

配管部材の種類について
ネジについて
ネジには、ガスねじ、ミリネジ、ユニファイネジなど、さまざまな種類がございます。その中でも、代表的なものについて説明いたします ガスネジ ガスネジは、ガス配管などの用途に使用されるネジの規格です。ガスネジは日本独自の規格であり、JIS規格に基づいています。ガスネジには、ガスネジR（ネジ山が丸い）とガスネジG（ネジ山が切れ込み状になっている）の2種類があり、一般的にガスネジRがよく使用されます。ガスネジは、ガス配管用の継手や接続部の締結に使用されます。 メートルネジ メートルネジは、ISO規格に基づいた一般的なネジ規格であり、一般的に機械や自動車、家具などの多くの用途で使用されています。メートルネジは、メートル単位で径やピッチが規定されており、一般的にメートルネジMとして表記されます。メートルネジのサイズはM1からM100まで様々な径とピッチがあり、標準や細目などの異なる種類も存在します。 ユニファイネジ ユニファイネジは、アメリカ合衆国を中心に広く使用されるネジ規格であり、他の規格と比べて異なる特徴や用途がありますので、使用する際には適切なUNCやUNFの規格に合ったネジを選ぶことが重要です。
ガスネジ(インチネジ)
| ネジの呼名 | 1/8(1分） | 1/4(2分） | 3/8(3分） | 1/2(4分) | 5/8(5分） | 3/4(6分） | 1"（1インチ） | 1.1/4(インチ2分） | 1.1/2(インチ半） | 2"(2インチ） |
|---|---|---|---|---|---|---|---|---|---|---|
| ネジ山数 | 28 | 19 | 19 | 14 | 14 | 14 | 11 | 11 | 11 | 11 |
| ピッチ（参考） | 0.9071 | 1.3368 | 1.3368 | 1.8143 | 1.8143 | 1.8143 | 2.3091 | 2.3091 | 2.3091 | 2.3091 |
| オネジ外径 | 9.728 | 13.157 | 16.662 | 20.955 | 22.911 | 26.411 | 33.249 | 41.910 | 47.803 | 59.614 |
| メネジ内径 | 8.556 | 11.445 | 14.950 | 18.631 | 20.587 | 24.117 | 30.291 | 38.952 | 44.845 | 56.656 |
| 口金呼称 | C,F,G 4 | C,F,G 6 | C,F,G 9 | C,F,G 12 | C,F,G 15 | C,F,G 19 | C,F,G 25 | C,F,G 32 | C,F,G 38 | C,F,G 50 |
| 標準口金の実例 | C4-6 | C6-6 | C9-9 | F12-12 | -- | C19-19 | C25-25 | F32-32 | F38-38 | F50-50 |
メートルネジ(ミリネジ)
| ネジの呼名 | 14ミリ | 16ミリ | 18ミリ | 20ミリ | 22ミリ | 24ミリ | 30ミリ | 33ミリ | 36ミリ | 42ミリ | 45ミリ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ネジ山数 | -- | -- | -- | -- | -- | -- | -- | -- | -- | -- | |
| ピッチ（参考） | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| オネジ外径 | 14 | 16 | 18 | 20 | 22 | 24 | 30 | 33 | 36 | 42 | 45 |
| メネジ内径 | 12.4 | 14.4 | 16.4 | 18.4 | 20.4 | 22.4 | 28.4 | 31.4 | 34.4 | 40.4 | 43.4 |
| 口金呼称 | M14 | M16 | M18 | M20 | M22 | M24 | M30 | M33 | M36 | M42 | M45 |
| 標準口金の実例 | MF14-6 | MF16-9 | MF18-9 | MF20-12 | MF22-12 | MF24₋15 | MF30₋19 | MF33₋25 | MF36-32 | MF42-38 | KM4535-25 |
ユニファイネジ（細目ネジ）
| ネジの呼名 | 7/16-20 | 1/2-20 | 9/16-18 | 5/8-18 | 11/16-16 | 3/4-16 | 13/16-16 | ７/8-14 | 1"-14 | 1"-12 | 1.1/16-14 | 1.1/16-12 | 1.1/8-12 | 1.3/16-12 | 1.1/4-12 | 1.5/16-12 | 1.3/8-12 | 1.7/16-12 | 1.5/8-12 | 1.11/16-12 | 1.7/8-12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ネジ山数 | 20 | 20 | 18 | 18 | 16 | 16 | 16 | 14 | 14 | 12 | 14 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| ピッチ（参考） | 1.27 | 1.27 | 1.4111 | 1.4111 | 1.5875 | 1.5875 | 1.5875 | 1.8143 | 1.8143 | 2.1167 | 1.8143 | 2.1167 | 2.1167 | 2.1167 | 2.1167 | 2.1167 | 2.1167 | 2.1167 | 2.1167 | 2.1167 | 2.1167 |
| オネジ外径 | 11.112 | 12.700 | 14.238 | 15.875 | 17.460 | 19.050 | 20.637 | 22.225 | 25.400 | 25.400 | 26.987 | 26.987 | 28.575 | 30.162 | 31.750 | 33.337 | 34.925 | 36.513 | 41.275 | 42.862 | 47.625 |
| メネジ内径 | 9.738 | 11.326 | 12.761 | 14.348 | 16.104 | 17.330 | 18.919 | 20.262 | 23.436 | 23.109 | 25.023 | 24.696 | 26.284 | 27.871 | 29.459 | 31.046 | 32.634 | 34.226 | 38.984 | 40.571 | 45.334 |
| 口金呼称 | UF7 | UF8 | UF9/OR9 | UF10 | OR11 | UF12 | OR13 | UF14 | OR16 | UF16 | UF17 | UF17 | UF18 | UF19/OR19 | UF20 | UF21 | UF22 | OR23 | UF26 | OR27 | UF30 |
| 標準口金の実例 | UF7-6 | UF8-6 | UF9-9/OR9-6 | UF10-9 | OR11-9 | UF12-12 | OR13-12 | UF14-15 | OR13₋12 | UF14-15 | OR16-15 | -- | ｴｱｺﾝﾎｰｽΦ19用口金 | UF17-19 | -- | UF21-25 | -- | OR23-25 | UF26-32 | OR27-32 | UF30-38 |
