塗装ブース/局所排気装置

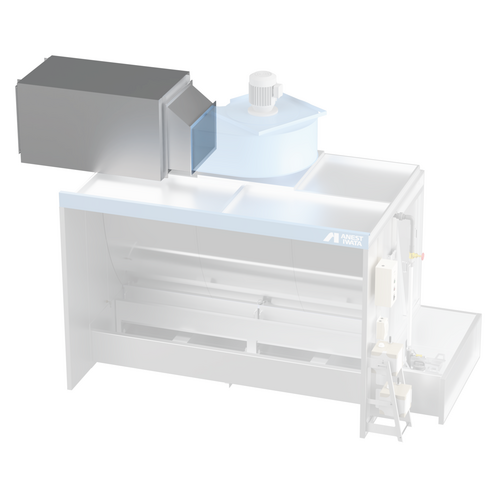

消音ダクト FDS-Mシリーズ
ファンや水流から発生する音を効果的に遮断します。
ファン吐出騒音を85.7→75.5dB(A)と10dB(A)以上低減(社内測定結果)
メンテナンスフリー(1年間清掃不要)
内側の通気部分は平滑でふうそくを上げない為、圧力損失は一般的な直ダクトと同様です。
特長
寸法:ダクトフランジ内径650㎜各、ダクト外径850mm角×長さ1,500㎜(有効部長さ)
(消音セル機構部分の厚さは各外周100㎜、ダクト全長1,600㎜)
材質:亜鉛鉄板
吸音セル(吸音層:グラスウール、分割セル:亜鉛鉄板、内壁:エクスバンドメタル)
接地方向:横置き、縦置き任意(重力の影響による塗料ミスト付着の影響は縦置きの方が少なくなります)。
