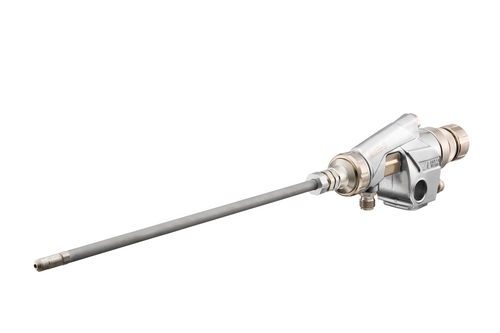

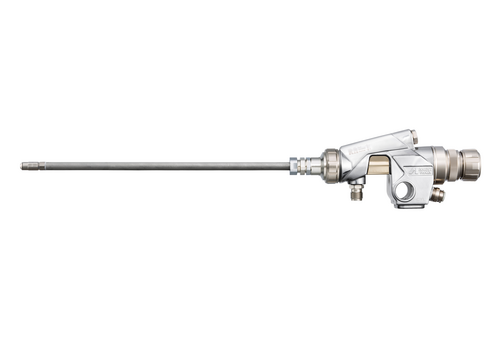

内面塗布 インサイド（内部合）自動スプレーガン RN1-Aシリーズ
特長

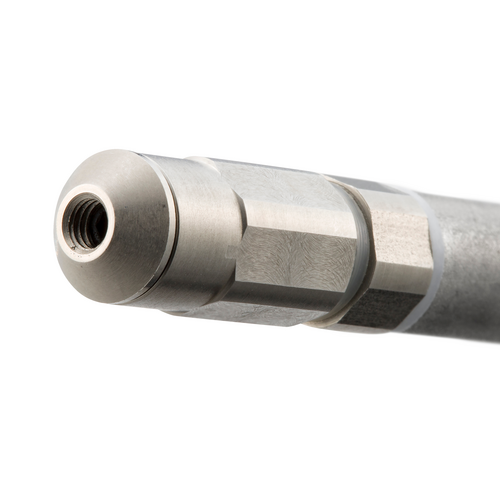

キャップおよびノズルの先端外径サイズはΦ10mmです。
360°吹付の角度は、標準で120°、135°、150°、180°の4種類、首長さは1,600mmまでをランナップしています。
円筒状の内面を塗布する際に、被塗物を回転させられない場合に最適です。
◆使用液剤：塗料、防錆剤、機能剤等
◆使用粘度範囲：15秒/NK-2（40mPa･s）以内程度。
仕様
| 形式 | 塗料/液剤供給方式 | ノズル口径 [mm] | 吹付空気圧力 霧化エアー [MPa] | 塗料/液剤噴出量 [mL/min] | (1) パターン開き/吹付距離 [mm] | 空気使用量 [L/min] | スプレーガンタイプ | ノズル形状 | 質量 [g] | 推奨塗料/液剤粘度 [秒/NK-2] | 吹付空気圧力 パターンエアー [MPa] | 微粒化状態 | 吹付パターン | 接液部材質 | 本体材質 | 所要圧縮機 [kW] | 接続口径 霧化エアー | 接続口径 作動エアー | 接続口径 塗料/液剤 | 用途 | 騒音値 [dB] | 使用周囲温度 [℃] | 使用流体温度 [℃] | 最高使用空気圧力 [MPa] | 付属品 | 備考 | 首長さ [mm] | パターン曲り角度 [°] | 偏向板角度 [°] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RN1-A-10075-1 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 75 | -- | 180 |
| RN1-A-10075-2 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 75 | -- | 150 |
| RN1-A-10075-3 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 75 | -- | 135 |
| RN1-A-10075-4 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 75 | -- | 120 |
| RN1-A-10100-1 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 100 | -- | 180 |
| RN1-A-10100-2 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 100 | -- | 150 |
| RN1-A-10100-3 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 100 | -- | 135 |
| RN1-A-10100-4 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 100 | -- | 120 |
| RN1-A-10150-1 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 150 | -- | 180 |
| RN1-A-10150-2 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 150 | -- | 150 |
| RN1-A-10150-3 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 150 | -- | 135 |
| RN1-A-10150-4 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 150 | -- | 120 |
| RN1-A-10200-1 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 200 | -- | 180 |
| RN1-A-10200-2 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 200 | -- | 150 |
| RN1-A-10200-3 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 200 | -- | 135 |
| RN1-A-10200-4 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 200 | -- | 120 |
| RN1-A-10250-1 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 250 | -- | 180 |
| RN1-A-10250-2 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 250 | -- | 150 |
| RN1-A-10250-3 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 250 | -- | 135 |
| RN1-A-10250-4 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 250 | -- | 120 |
| RN1-A-10300-1 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 300 | -- | 180 |
| RN1-A-10300-2 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 300 | -- | 150 |
| RN1-A-10300-3 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 300 | -- | 135 |
| RN1-A-10300-4 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 300 | -- | 120 |
| RN1-A-10500-1 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 500 | -- | 180 |
| RN1-A-10500-2 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 500 | -- | 150 |
| RN1-A-10500-3 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 500 | -- | 135 |
| RN1-A-10500-4 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 500 | -- | 120 |
| RN1-A-10750-1 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 750 | -- | 180 |
| RN1-A-10750-2 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 750 | -- | 150 |
| RN1-A-10750-3 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 750 | -- | 135 |
| RN1-A-10750-4 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 750 | -- | 120 |
| RN1-A-1010H-1 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 1,000 | -- | 180 |
| RN1-A-1010H-2 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 1,000 | -- | 150 |
| RN1-A-1010H-3 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 1,000 | -- | 135 |
| RN1-A-1010H-4 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 1,000 | -- | 120 |
| RN1-A-1012H-1 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 1,200 | -- | 180 |
| RN1-A-1012H-2 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 1,200 | -- | 150 |
| RN1-A-1012H-3 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 1,200 | -- | 135 |
| RN1-A-1012H-4 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 1,200 | -- | 120 |
| RN1-A-1015H-1 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 1,500 | -- | 180 |
| RN1-A-1015H-2 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 1,500 | -- | 150 |
| RN1-A-1015H-3 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 1,500 | -- | 135 |
| RN1-A-1015H-4 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 1,500 | -- | 120 |
| RN1-A-1016H-1 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 1,600 | -- | 180 |
| RN1-A-1016H-2 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 1,600 | -- | 150 |
| RN1-A-1016H-3 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 1,600 | -- | 135 |
| RN1-A-1016H-4 | 圧送式 | 0.8 | 0.10～0.49 | 150 | -- | -- | 汎用 | コーン | -- | 12 | -- | 汎用微粒 | ラウンド | 真鍮、ステンレス | -- | -- | Φ8チューブ | Φ6チューブ | G1/4オス | -- | 83.0 | 5～40 | 5～43 | 0.70 | -- | -- | 1,600 | -- | 120 |
