自動スプレーガン 大形自動スプレーガン WIDER2Aシリーズ

汎用大形スプレーガンであるため、自動車塗装から金属、樹脂、木工・家具等、幅広いワークにご使用いただけます。150㎠以上のワークにおすすめです。

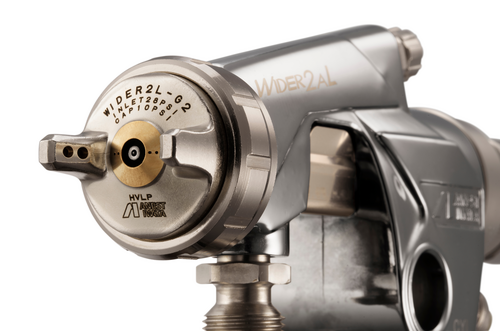

大形自動スプレーガン WIDER2Aシリーズ画像
大形自動スプレーガン WIDER2Aシリーズ画像
大形自動スプレーガン WIDER2Aシリーズ画像
大形自動スプレーガン WIDER2Aシリーズ画像
大形自動スプレーガン WIDER2Aシリーズ画像
大形自動スプレーガン WIDER2Aシリーズ画像
大形自動スプレーガン WIDER2Aシリーズ画像
大形自動スプレーガン WIDER2Aシリーズ画像
大形自動スプレーガン WIDER2Aシリーズ画像
大形自動スプレーガン WIDER2Aシリーズ画像
大形自動スプレーガン WIDER2Aシリーズ画像
大形自動スプレーガン WIDER2Aシリーズ画像

用途

WIDER1Aよりも一回り大きいキャップを搭載した最も一般的なスプレーガンで、いろいろな業種や塗料にお使いいただけます。
金属、樹脂、木工、家具まで。
特にスピンドル塗装、塗装ロボット、レシプロケーターに。

WA-200からWIDER2Aへ

工業塗装製品において最も大切なこと、
それは「品質と安定性」。
多様化する用途と進化する塗料、我々はこの変化に適応した最適なスプレーガンをこれまで生み出してきました。
WA-200のデビューから23年が経ち、そこで培った経験とノウハウをこの新モデル “WIDER”に注ぎ込みました。
無骨であったデザインから洗練されたデザインに変わり、メンテナンス性が更に向上したモデルへ生まれ変わりました。

特長

・簡易メンテナンス
・リニアに反応するパターン調節装置
・ボディへの塗料付着を抑えた洗練されたデザイン

汎用タイプ自動スプレーガン

・エアバルブが内蔵されているこのシリーズは、三方電磁弁が1つあれば吹付が可能です。霧化エアーを入れっぱなしにできるため、複雑なシステムを組むことなく吹付できます。
・パターン調整は、手動でパターン調節装置を回して行うため、遠隔での操作ができません。

旧モデルWA-200との違い

空気キャップセットは、従来の1mmから1.5mmに変更したことで着脱が容易になりました。塗料調節装置の着脱に以前は32mmボックスレンチかでしたが、工具無しでおこなえるようになりました。また、空気弁シートセットの着脱には特殊工具が必要でしたが、ボックスレンチ14mmでおこなえるようになりました。

仕様

形式 塗料/液剤供給方式 ノズル口径 [mm] 吹付空気圧力 霧化エアー [MPa] 塗料/液剤噴出量 [mL/min] (1) パターン開き/吹付距離 [mm] 空気使用量 [L/min] スプレーガンタイプ ノズル形状 空気キャップ形式 質量 [g] 推奨塗料/液剤粘度 [秒/NK-2] 微粒化状態 吹付パターン 接液部材質 本体材質 所要圧縮機 [kW] 接続口径 霧化エアー 接続口径 作動エアー 接続口径 塗料/液剤 用途 騒音値 [dB] 使用周囲温度 [℃] 使用流体温度 [℃] 最高使用空気圧力 [MPa] 付属品 備考
WIDER2AL-12G2 圧送式 1.2 0.20 500 300/200 430 低圧 ストレートノズル WIDER2L-G2 445 20 高微粒 丸~平吹 ステンレス アルミ 2.2~3.7 Φ8チューブ Φ6チューブ G1/4オス -- 80 5~40 5~43 0.70 ブラシ、ボルトセット×2個、空気ニップル×2個 本体トワイライトクロムメッキ仕様。塗料調節装置は無段階調整式です。
WIDER2A-12G2P 圧送式 1.2 0.29 500 400/250 530 汎用 ストレートノズル WIDER2-G2P 420 20 高微粒 丸~平吹 ステンレス アルミ 5.5~7.5 Φ8チューブ Φ6チューブ G3/8オス -- 83 5~40 5~43 0.70 ブラシ、ボルトセット×2個、空気ニップル×2個 --
WIDER2A-15K2 圧送式 1.5 0.29 270 340/250 330 汎用 ストレートノズル WIDER2-K2 420 20 高微粒 丸~平吹 ステンレス アルミ 2.2~3.7 Φ8チューブ Φ6チューブ G3/8オス -- 83 5~40 5~43 0.70 ブラシ、ボルトセット×2個、空気ニップル×2個 --
WIDER2A-20R2 圧送式 2.0 0.29 400 320/250 360 汎用 ストレートノズル WIDER2-R2 420 20 高微粒 丸~平吹 ステンレス アルミ 3.7~5.5 Φ8チューブ Φ6チューブ G3/8オス -- 83 5~40 5~43 0.70 ブラシ、ボルトセット×2個、空気ニップル×2個 --
WIDER2A-25W1 圧送式 2.5 0.29 500 330/250 360 汎用 ストレートノズル WIDER2-W1 420 20 汎用微粒 丸~平吹 ステンレス アルミ 5.5~7.5 Φ8チューブ Φ6チューブ G3/8オス -- 83 5~40 5~43 0.70 ブラシ、ボルトセット×2個、空気ニップル×2個 --

自動スプレーガンWIDER1AおよびWIDER2Aの空気キャップ選定(選定の目安としてご使用ください)

お使いの塗料の「塗料粘度」と吹付空気圧力、ワークに必要な「塗料噴出量」から、各空気キャップ毎のパターン幅を下記グラフにまとめています。
カタログスペックでは不明な詳細なデータから、お客様の塗料や塗装条件に合わせた空気キャップ選定が可能です。
※「WIDER1-E2P」キャップを塗料噴出量150mL/min以下でご使用の場合は、ノズル口径Φ0.8mmをおすすめします。

※塗料粘度は、12秒NK-2と20秒NK-2の2種類。吹付け空気圧力は、0.2MPaと0.3MPaの2種類。
※高微粒化キャップ「末尾2」のみの比較をしています。末尾1の「E1」「W1]空気キャップは対象外となります。
※グラフは弊社テストによる結果から読み取り易いよう補正したデータとなります。
